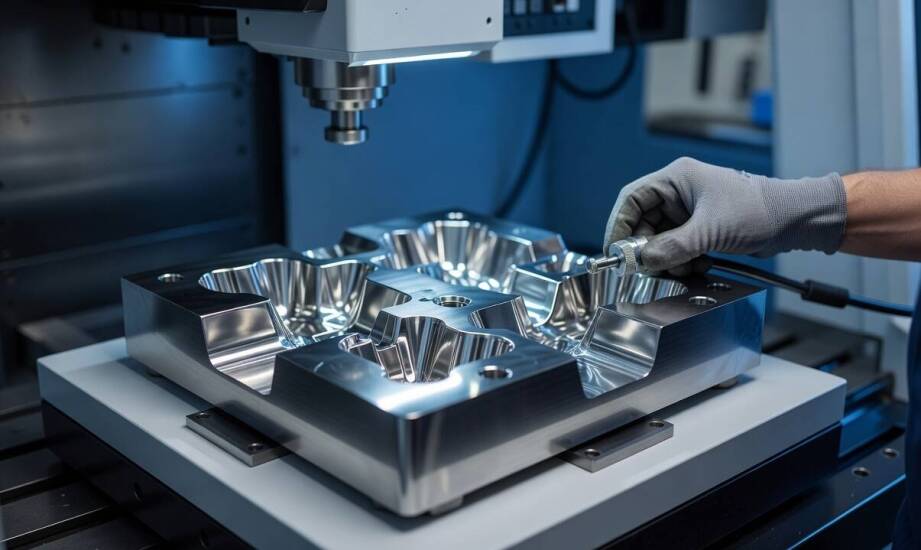

Dlaczego integracja frezowania CNC, elektrodrążenia i spawania w jednej narzędziowni decyduje o precyzji formy

Produkcja form wtryskowych dla detali medycznych i motoryzacyjnych wymaga łączenia odmiennych technologii ubytkowych. Wyroby z tych sektorów cechują się wyjątkowo skomplikowanymi geometriami oraz rygorystycznymi tolerancjami wymiarowymi rzędu ±0,01–0,05 mm. Standardowe metody obróbcze często napotykają tu na fizyczne bariery, uniemożliwiające zachowanie powtarzalności. Samo frezowanie CNC nie wystarcza do osiągnięcia wymaganej precyzji we wszystkich obszarach gniazd formujących, zwłaszcza gdy w grę wchodzą materiały o bardzo wysokiej twardości. Nowoczesna narzędziownia musi integrować różne podejścia technologiczne, aby sprostać rynkowym normom jakości. Płynne łączenie procesów skrawania z elektrodrążeniem i zaawansowanym spawaniem buduje przewagę w utrzymaniu reżimu technologicznego.

Ograniczenia frezowania w twardej stali

Stale narzędziowe stosowane w formach wtryskowych osiągają twardość na poziomie od 50 do nawet 65 HRC. Taka specyfika materiału drastycznie ogranicza efektywność tradycyjnego frezowania ze względu na błyskawiczne zużycie narzędzi skrawających. Poważnym problemem staje się również obróbka bardzo drobnych detali, gdzie cienkie frezy ulegają wygięciu lub złamaniu pod wpływem sił skrawania. Elektrodrążenie wgłębne EDM rozwiązuje ten problem, ponieważ umożliwia obróbkę materiałów o wysokiej twardości bez wprowadzania naprężeń mechanicznych. Proces ten pozwala na bezpieczną pracę z tolerancjami rzędu zaledwie kilku mikrometrów.

Technologia EDM opiera się na wyładowaniach elektrycznych, które topią i odparowują mikroskopijne cząstki metalu. Brak fizycznego kontaktu narzędzia z detalem oznacza całkowite wyeliminowanie nacisku, co chroni delikatne rdzenie przed odkształceniem. Elektrodrążenie pozwala uzyskać skomplikowane geometrie i ostre krawędzie wewnętrzne w gniazdach formujących, których frezarka po prostu nie potrafi wykonać z racji okrągłego przekroju narzędzia tnącego. Płynne przejście między wstępnym frezowaniem zgrubnym a wykańczającym procesem erozyjnym w ramach jednej procedury technologicznej zauważalnie optymalizuje czas budowy narzędzia. Proces ten wymaga starannego zaplanowania naddatków materiałowych na etapie projektowania, aby maszyna miała optymalne warunki do pracy.

Zintegrowany przepływ detalu między maszynami

Odpowiednio zorganizowany zakład mechaniki precyzyjnej planuje przepływ detalu między stacjami frezowania, elektrodrążenia i spawania przy użyciu spójnego systemu mocowań. Utrzymanie tych samych punktów bazowych przez cały cykl produkcyjny jest absolutnie kluczowe dla zachowania powtarzalności wymiarów wymaganej przez sektor automotive. Przekazanie korpusu formy z frezarki na elektrodrążarkę bez utraty referencji minimalizuje ryzyko błędów pozycjonowania.

Uzupełnieniem technologii ubytkowych staje się tu zaawansowane spawanie laserowe. Metoda ta umożliwia punktowe modyfikacje i łączenie elementów przy minimalnej strefie wpływu ciepła. Wiązka lasera topi materiał w ułamku sekundy, dzięki czemu nie wprowadza szkodliwych naprężeń cieplnych do otaczającej struktury hartowanej stali. Realizacja wszystkich etapów obróbki pod jednym dachem eliminuje ryzyko utraty tolerancji wymiarowych, typowe dla transportu półfabrykatów między zewnętrznymi podwykonawcami. Różnice w temperaturze otoczenia, drgania w transporcie oraz konieczność ponownego bazowania detalu na obcych maszynach często prowadzą do nieodwracalnych odkształceń.

Synergia technologii w praktyce produkcyjnej

Konkretne scenariusze z hali obróbczej najlepiej ilustrują realne korzyści z połączenia omówionych technologii w jednym miejscu. Pierwszym z nich jest proces naprawy uszkodzonego lub zużytego gniazda formującego. Spawanie laserowe pozwala najpierw niezwykle precyzyjnie nadlać brakujący materiał bezpośrednio w miejscu ubytku. Następnie wkracza elektrodrążarka, która przywraca oryginalną geometrię strefy formującej z zachowaniem tolerancji do ±0,02 mm. Wykonanie takiej operacji klasycznym frezowaniem w twardej stali groziłoby uszkodzeniem krawędzi naprawianego fragmentu.

Drugim doskonałym przykładem jest szybka modyfikacja gotowej formy pod nowy wariant detalu medycznego. Frezowanie CNC najpierw usuwa większe naddatki materiału w nowym obszarze obróbczym. Następnie EDM z ogromną dokładnością drąży głębokie żebra wzmacniające, a spawanie laserowe bezpiecznie zaślepia niepotrzebne już kanały przepływowe. Wykonanie tych kroków w jednym spójnym ciągu technologicznym sprawia, że narzędzie zachowuje idealną zbieżność geometryczną na każdym etapie modyfikacji. Takie podejście drastycznie ogranicza liczbę kosztownych poprawek po pierwszych próbach wtryskowych.
