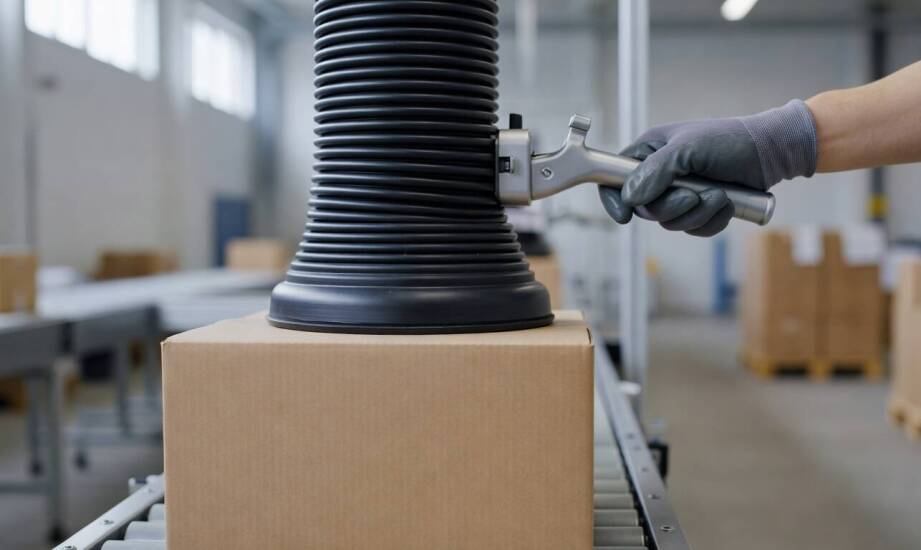

Tubowy podnośnik w produkcji — jak działa i w jakich operacjach odciąża pracowników

Powtarzalne dźwiganie ciężkich elementów na stanowiskach produkcyjnych obciąża operatorów i tworzy poważne wąskie gardła w logistyce wewnątrzzakładowej. Zespoły odpowiedzialne za transport bliski w branżach o wysokiej przepustowości, takich jak automotive czy produkcja AGD, mierzą się z problemem rotacji kadr i absencji chorobowych. Operator obsługujący końcówkę linii często przenosi worki z granulatem, zwoje kabli lub kartony kilkadziesiąt razy na godzinę. Taka sekwencja ruchów bezpośrednio zwiększa ryzyko urazów układu mięśniowo-szkieletowego i stopniowo obniża ogólną wydajność całego gniazda. Rozwiązaniem problemu ręcznej manipulacji stają się technologie wykorzystujące różnicę ciśnień, które przenoszą cały ciężar ładunku z kręgosłupa pracownika na konstrukcję nośną urządzenia.

Fizyka i mechanika pracy podnośników podciśnieniowych

Sercem każdego podnośnika tubowego jest wydajny generator próżni, przyjmujący najczęściej formę pompy, dmuchawy boczniokanałowej lub eżektora. Urządzenie to stale usuwa powietrze z wnętrza elastycznej rury nośnej oraz połączonej z nią przyssawki. Różnica między naturalnym ciśnieniem atmosferycznym a wytworzonym podciśnieniem dociska głowicę do ładunku, tworząc bardzo stabilne połączenie.

Kolejny etap procesu opiera się na prostym zjawisku fizycznym. Dalszy przepływ odsysanego powietrza wymusza pionowy skurcz karbowanej tuby. Właśnie ten ruch kurczącego się materiału unosi element w górę, eliminując potrzebę stosowania wciągników łańcuchowych czy siłowników. Pracownik obsługujący stanowisko steruje poziomem podnoszenia wyłącznie jedną ręką, korzystając z ergonomicznego uchwytu z zaworem spustowym. Zmiana przepustowości zaworu reguluje głębokość podciśnienia w układzie, co pozwala na płynne opuszczanie i pozycjonowanie detalu z dokładnością do milimetra, całkowicie bez wysiłku siłowego.

Jakie elementy można przenosić za pomocą podciśnienia?

Dobór ładunków odpowiednich dla technologii tubowej zależy od kilku kluczowych parametrów. Urządzenia te wykazują najwyższą skuteczność przy elementach o stałym, powtarzalnym kształcie, stabilnej powierzchni przylegania oraz łatwym do określenia środku ciężkości. Systemy podciśnieniowe radzą sobie z obiektami ważącymi do 250 kilogramów, o ile materiał pozwala na utrzymanie odpowiedniej szczelności chwytu. Odpowiednio dobrana pompa kompensuje ewentualne nieszczelności przy ładunkach porowatych, takich jak surowe płyty wiórowe, opakowania kartonowe czy worki jutowe. Systematyczny rytm pakowania czy paletyzowania zyskuje na płynności, gdy eliminuje się konieczność używania haków czy pasów transportowych.

Przewaga systemów tubowych nad tradycyjnym sprzętem

Szybkie cykle produkcyjne wymagają narzędzi, które nadążają za naturalnym tempem pracy operatora. Tubowy podnośnik wygrywa z manualnym przenoszeniem w każdej sytuacji wymagającej natychmiastowego chwycenia detalu i przemieszczenia go na niewielką odległość. Kompaktowa budowa rury nośnej umożliwia sprawne manewrowanie w ograniczonej przestrzeni, w której użycie tradycyjnych wózków widłowych byłoby niemożliwe. Usprawnianie logistyki halowej opiera się na łączeniu różnych technologii. Podczas gdy ciężkie i wielkogabarytowe partie paletowe sprawnie przemieszcza ciągnik elektryczny magazynowy, manipulacja pojedynczymi workami lub pudełkami na stanowisku końcowym staje się domeną lekkich urządzeń podwieszanych.

Alternatywa dla klasycznych chwytaków próżniowych

Analizując dostępne metody chwytania, należy wyraźnie oddzielić systemy tubowe od standardowych podnośników próżniowych. Klasyczne układy wyposażone są w sztywne, metalowe ramiona nośne z wieloma rozbudowanymi przyssawkami rozstawionymi na dużej powierzchni. Ich zadaniem jest stabilizacja wielkoformatowych, ciężkich i sztywnych arkuszy blachy lub szkła. W odróżnieniu od nich, system tubowy opiera swój ruch roboczy na elastyczności samej rury. Brak sztywnego szkieletu zapewnia znacznie większą dynamikę kierunkową i skraca czas pojedynczej operacji. To sprawia, że technologia kurczącej się rury staje się optymalnym wyborem do obsługi miękkich worków, beczek o obłych kształtach i produktów pobieranych bezpośrednio z głębokich pojemników.

Instalacja sprzętu na liniach produkcyjnych

Automatyzacja i odciążenie stanowisk pracy znajdują zastosowanie w szerokim przekroju gałęzi przemysłu. Największe zapotrzebowanie na systemy niwelujące grawitację wykazują zakłady z branży metalowej, drzewnej, szklarskiej oraz spożywczej. Linie kompletacji zamówień i strefy paletyzacji wykorzystują urządzenia asystujące do stabilizowania procesu pakowania. Mechaniczne przejęcie ciężaru skutecznie obniża ryzyko występowania chorób zawodowych, co bezpośrednio przekłada się na mniejszą rotację wykwalifikowanych pracowników i stabilniejsze planowanie zasobów ludzkich.

Dostarczaniem tego typu wsparcia technicznego zajmuje się firma AIR-LIFT Przemysław Jabłoński. Przedsiębiorstwo zlokalizowane w podwrocławskich Radwanicach od 2011 roku projektuje, produkuje i wdraża podnośniki tubowe AL-LIFT oraz manipulatory pneumatyczne. Specjaliści z dolnośląskiego zakładu dopasowują dedykowane głowice ssące do konkretnych profili produkcyjnych, dbając o precyzyjne zintegrowanie nowych jednostek z istniejącymi torowiskami suwnicowymi i żurawiami przyściennymi.

Finalna decyzja o zastosowaniu elastycznego systemu nośnego zależy od kilku kluczowych zmiennych. Instalacja przynosi najwyższą rentowność, gdy specyfika detalu pozwala na szczelne przyssanie, a sam proces narzuca rygorystyczne tempo i wysoką częstotliwość podniesień. Równie ważna jest dostępna przestrzeń nad stanowiskiem roboczym. Prawidłowo zaprojektowany sprzęt zmienia organizację całego cyklu operacyjnego, oddając w ręce pracownika bezwysiłkowe narzędzie, które poprawia zarówno bezpieczeństwo, jak i ostateczną wydajność zakładu.
